Гидравлический пресс MetalMaster HPJ 2563

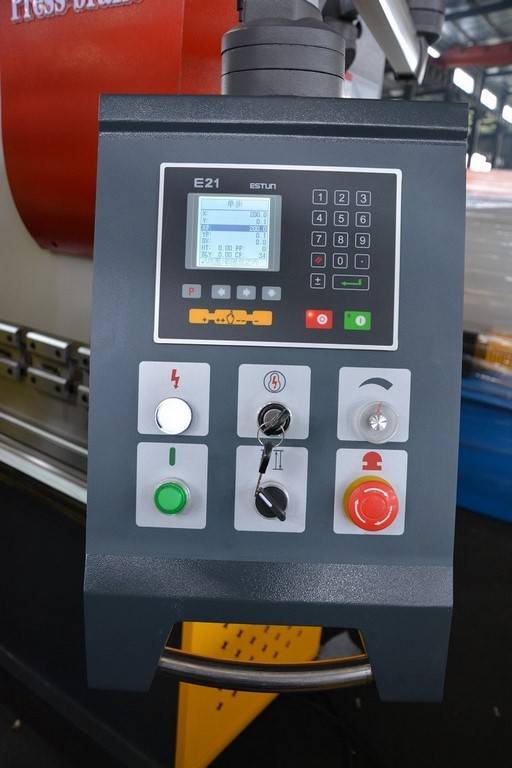

Панель управления.

Сбоку от листогиба на поворотном кронштейне расположена панель управления. С панели управления можно задать глубину погружения ножа в матрицу (угол гиба) и перемещать ограничители подачи листа на нужную позицию. Также на панели упрвления расположен переключатель режима работы (толчковый/непрерывный) и таймер установки времени задержки ножа в нижней точке. Панель управления снабжена цифровым индикатором E21 (Estun), на котором отображаются положение ограничителя подачи листа и положение гибочного ножа.

При помощи простых передвижных указателей, расположенных на дополнительной панели, можно быстро задать высоту подъема ножа и установить границу переключения скорости подачи и рабочего хода пауансона.

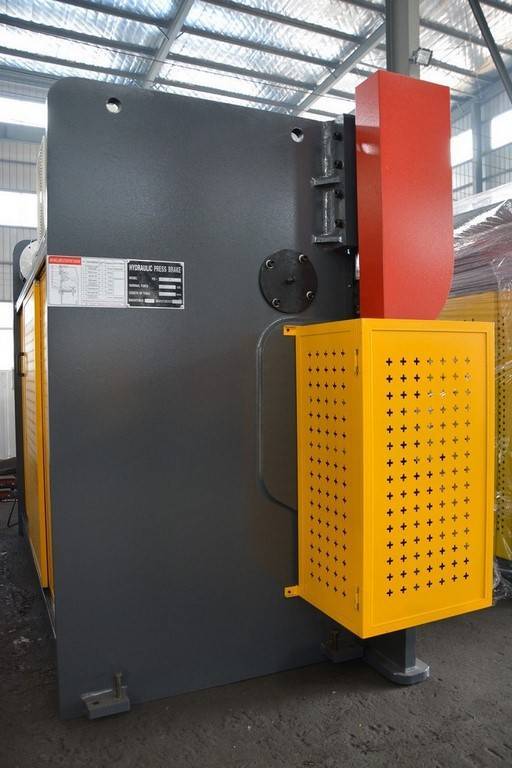

Защита задней стенки

Концевой выключатель безопасности

T-образный паз на рабочем столе

Электро-шкаф

Стандартные матрица и пуансон

Гидрораспределитель (Rexroth)

Получаемые профили

Особенности гидравлического вертикального-гибочного пресса MetalMaster HPJ

• Оптимальное сочетание цены и качества

Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.

• Широкий спектр функциональных характеристик

Большой выбор размеров и функций позволяет выполнить практически любые требования производства.

• Высокая производительность

Мощные гидроцилиндры и надежная гидравлическая система позволяет производить операции гибки с высокой скоростью.

• Надежность и износостойкость конструкции

Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.

• Точность и простота настройки на работу с необходимой толщиной листа

Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

• Простота в использовании

На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.

• Безопасность

Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в  опасную зону.

Листогибочные пресс серии HPJ имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется всеми мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для выполнения несложных гибов. Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми BFT Automation (Италия), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем. Станок оснащен цифровым индикатором E21 (Estun), отображающим положение заднего упора и положение ножа. Установка погружения ножа в матрицу, а также граница переключения скорости подачи на рабочую скорость и высота подъема ножа задается с панели управления. Перемещение заднего упора осуществляется электроприводом с панели управления.
